2 7/8"`3-1/2" Peralatan Pencegah Ledakan Tipe S Ram Variabel Dan Bore API16A 5000PSI
Fitur Struktural
● Komponen bertekanan mengadopsi baja paduan unggul dengan kekuatan dan ketangguhan impak yang baik.
● Segel pintu BOP tekanan tinggi menggunakan segel gabungan, yang memiliki segel lebih baik dari tekanan sumur.
● Gunakan gerbang mengambang atau integral, dapat disegel dengan aman dan diganti dengan nyaman.
● Gunakan saluran oli tipe buriel, Engsel bantalan dipisahkan dari engsel hidrolik.
● Struktur engsel sederhana, mudah dilepas dan dipasang.
● Gunakan cangkang tipe busur besar di kedua sisi bilik, dan transit dengan tipe busur di sekelilingnya, untuk mengurangi tegangan puncak cangkang di bawah tekanan.
● Dengan struktur kompak, lebih kecil dari produk asing sejenis.
● Cangkang internal BOP yang tahan terhadap suhu rendah dapat memproses pipa, untuk membuat aliran uap di dalam BOP, memancarkan panas.
Perakitan Ram
● Ram Pipa
1. Segel atas 2. Segel depan 3. Tubuh Ram
Rakitan Ram tipe HF
1. Bodi ram 2. Baut 3. Baut ram 4. Karet ram
5. Penjepit pemegang
Rakitan Ram tipe S
1. Karet segel atas 2. Karet segel depan 3. Badan ram
4. Clamp holder 5. Ram baut
Rakitan Ram tipe H

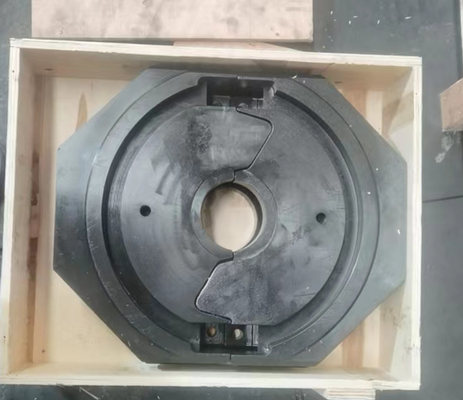

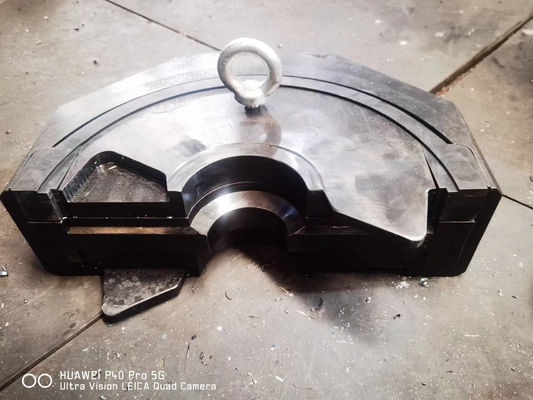

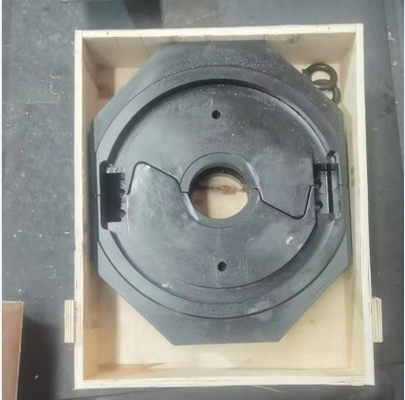

Geser Ram
Shear ram dapat memotong pipa sumur, membutakan kepala sumur, dan juga digunakan sebagai blind ram ketika tidak ada pipa di dalam sumur.Pemasangan ram geser sama dengan ram asli.
● Dalam kondisi normal digunakan sebagai ram buta, dalam keadaan darurat, digunakan sebagai ram geser.
● Peredam geser dapat memotong pipa berulang kali dan tidak merusak bilah, bilah yang aus dapat digunakan kembali setelah diperbaiki.Shenkai menghasilkan ram geser dengan umur geser lebih dari lima kali, Diizinkan untuk mengganti karet penyegel.
● Blade ram biasa terintegrasi dengan bodi ram.
● Bilah ram dari BOP tahan terhadap sulfer tinggi dipisahkan dengan badan ram, yang mudah untuk mengganti bilah setelah bilah rusak, dan membuat badan ram dapat digunakan berulang kali.
● Permukaan penyegelan kontak antara segel atas ram geser dan pisau besar, yang secara efektif mengurangi tekanan pada permukaan penyegelan karet, dan memperpanjang umurnya.
1. Bodi ram geser ke bawah 2. Karet seal atas 3. Karet seal kanan 4. Segel bilah Karet seal kiri 3. Bodi ram geser ke atas
4. Karet segel atas 5. Karet segel kiri 6. Badan ram geser ke atas
Struktur Rakitan Ram Geser dari Ram tipe S BOP

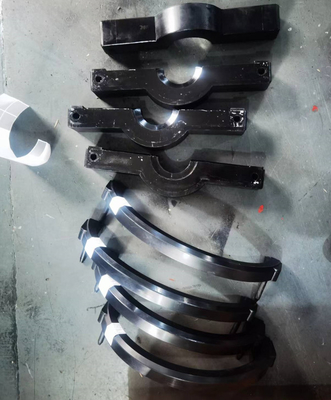

Variabel Ram
Ram variabel dapat digunakan untuk menyegel diameter string pipa yang berbeda.Ram variabel terdiri dari ram variabel, segel atas, segel depan variabel.Pemasangan ram variabel di BOP sama dengan ram biasa, tidak perlu mengubah bagian mana pun dari BOP.
1. Karet Ram Variabel 2. Tubuh Ram 3. Karet Segel Atas
Struktur Perakitan Ram Variabel dari Ram tipe S BOP
Spesifikasi & Model S Ram BOP
Tekanan operasi
(psi) |
lubang (dalam) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
|
|
|
|
|
|
|
| 105-15000 |
S |
S |
S |
S |
|
|
|
|
|
| 70-10000 |
S |
S |
S |
S |
|
S |
|
|
|
| 35-5000 |
S |
S |
S |
S |
S |
S |
|
S |
|
| 21-3000 |
S |
S |
S |
S |
S |
|
S |
|
S |
| 14-2000 |
|
|
|
|
|
|
|
S |
|
Catatan: Spesifikasi & Model S Ram BOP
S mewakili ram tipe S BOP
| Spesifikasi & Model |
lubang utama
mm(dalam) |
Tekanan Pekerjaan
MPa(psi) |
Kuantitas oli untuk pembukaan (Silinder Tunggal) |
Kuantitas minyak untuk penutupan (Silinder Tunggal) |
Jenis Ram |
Ukuran Ram
(di) |
Dimensi mm |
berat kg |
Kode BOP yang direkomendasikan |
| panjangnya |
lebar |
tinggi |
lajang |
dobel |
| lajang |
dobel |
| 180 (71/16 in) seri |
(2)FZ18-21 |
179,4(71/16) |
21-3000 |
1.6 |
2 |
H |
maksimum5 9/16 |
1420 |
645 |
568 |
854 |
855 |
1540 |
(2)S04.00 |
| (2) FZ18-35 |
179,4(71/16) |
35-5000 |
1.6 |
2 |
H |
maksimum5 9/16 |
1420 |
645 |
624 |
910 |
895 |
1580 |
(2) S48.00 |
| (2) FZ18-70 |
179,4(71/16) |
70-10000 |
2.2 |
2.5 |
H |
maksimum5 9/16 |
1720 |
640 |
897 |
1262 |
1660 |
3020 |
(2) S62.00 |
| (2) FZ18-105 |
179,4(71/16) |
105-15000 |
7.4 |
8 |
H |
maksimum5 1/2 |
1988 |
820 |
922 |
1372 |
3175 |
5885 |
(2)S29.00A |
| 230(9in)seri |
(2)FZ23-21 |
228.6-9 |
21-3000 |
1.3 |
1.5 |
HF |
maksimum 7 |
1526 |
565 |
580 |
866 |
705 |
1250 |
(2)S79.00 |
| (2) FZ23-35 |
228.6-9 |
35-5000 |
4.7 |
5.3 |
HF |
maksimum 7 |
2036 |
720 |
805 |
1190 |
1830 |
3415 |
(2) S23.00 |
| (2) FZ23-70 |
228.6-9 |
70-10000 |
7 |
8 |
H |
maksimum 7 |
2324 |
850 |
1038 |
1518 |
3635 |
6835 |
(2)S01.00 |
| (2) FZ23-105 |
228.6-9 |
105-15000 |
10.2 |
10.9 |
HF |
maksimum 7 |
2170 |
920 |
1140 |
1640 |
4150 |
7500 |
(2) S93.00 |
| 280 (11in) seri |
(2)FZ28-21 |
279.4-11 |
21-3000 |
2.7 |
3.2 |
S |
maksimum 8 5/8 |
1846 |
675 |
740 |
1100 |
1400 |
2550 |
(2) S77.00 |
| (2) FZ28-35 |
279.4-11 |
35-5000 |
5.4 |
6.2 |
S |
maksimum 8 5/8 |
2265 |
785 |
895 |
1325 |
2475 |
4550 |
(2) S45.00 |
| (2) FZ28-70 |
279.4-11 |
70-10000 |
7 |
8 |
H |
maksimum 8 5/8 |
2324 |
850 |
1102 |
1582 |
3770 |
6850 |
(2) S16.00 |
| (2) FZ28-105 |
279.4-11 |
105-15000 |
14.6 |
16.7 |
H |
maksimum 8 5/8 |
2650 |
1050 |
1244 |
1784 |
6303 |
11028 |
(2) S67.0 |
| 346(135/8 inci)seri |
(2)FZ35-21 |
346.1(135/8) |
21-3000 |
7.8 |
8.9 |
S |
maksimum 10 3/4 |
2414 |
760 |
774 |
1164 |
2705 |
5115 |
(2) S78.00 |
| (2) FZ35-35 |
346.1(135/8) |
35-5000 |
7.9 |
9.3 |
S |
maksimum 10 3/4 |
2415 |
847 |
930 |
1370 |
3010 |
5480 |
(2) S103.00 |
| (2) FZ35-70 |
346.1(135/8) |
70-10000 |
18 |
20.7 |
HF |
maksimum 10 3/4 |
2786 |
1085 |
1276 |
1782 |
6120 |
11135 |
(2)S104.00 |
| (2) FZ35-105 |
346.1(135/8) |
105-15000 |
17.4 |
20 |
H |
maksimum 10 3/4 |
3074 |
1140 |
1420 |
1985 |
8945 |
16070 |
(2) S115.00 |
| 425 (163/4 inci) |
(2) FZ43-35 |
425.5 (163/4) |
35-5000 |
10.3 |
11.6 |
HF |
maksimum 10 3/4 |
2923 |
1190 |
1090 |
1570 |
5300 |
9860 |
(2) S95.00 |
| 476 (183/4 in)seri |
(2) FZ48-35 |
476.3 (183/4) |
35-5000 |
24.5 |
27.9 |
HF |
maksimum 16 |
3430 |
1440 |
1504 |
2072 |
9758 |
12286 |
(2) S116.00 |
| (2)FZ48-70 |
476.3 (183/4) |
70-10000 |
24.5 |
27.9 |
HF |
maksimum 16 |
3430 |
1440 |
1618 |
2186 |
10312 |
20624 |
(2)S102.00 |
| 527 (203/4 inci) |
(2)FZ53-21 |
527.1 (203/4) |
21-3000 |
12.2 |
13.6 |
HF |
maksimum 16 |
3424 |
1165 |
1065 |
1650 |
6130 |
13355 |
(2) S83.00 |
| 540(211/4 in)seri |
(2)FZ54-14 |
539.8(211/4) |
14-2000 |
12.1 |
13.8 |
HF |
maksimum 16 |
3300 |
1130 |
940 |
1480 |
5560 |
10200 |
(2) S33.00 |
| (2) FZ54-35 |
539.8(211/4) |
35-5000 |
26 |
29.6 |
HF |
maksimum 16 |
3590 |
1445 |
1320 |
1950 |
9270 |
17670 |
(2)S105.00 |
| 680 (263/4 inci) |
(2)FZ68-21 |
679.5(263/4) |
21-3000 |
32.6 |
37 |
HF |
maksimum 18 5/8 |
4350 |
1450 |
1250 |
1870 |
12360 |
20290 |
(2) S87.0 |
| Catatan 1.Tekanan pengujian BOP adalah 1,5 kali dari tekanan standar |
| 2. Tekanan operasi dari 8.4Mpa hingga 10.5Mpa |
Spesifikasi Operasi Shear Ram Tipe S
| Jenis BOP |
model BOP |
Kode BOP yang direkomendasikan |
Tipe Silinder |
Spesifikasi pipa bor |
| S |
(2) FZ 18-70 |
(2) S62.00 |
silinder normal |
|
| (2) S92.00 |
Silinder dengan penguat tandem |
4 1/2" 16.6lb/ft G-105 PSL-3 |
| (2) FZ28-35 |
(2) S45.00 |
Silinder besar |
|
| (2)S100.00 |
Silinder besar |
5" 19,5lb/ft G-105 PSL-3 |
| (2) FZ 28-70 |
(2) S16.00 |
silinder normal |
|
| (2) S02.00 |
Silinder besar |
5" 19,5lb/ft G-105 PSL-3 |
| (2) FZ 35-35 |
(2) S103.00 |
silinder normal |
|
| (2)S99.00 |
Silinder besar |
5" 19,5lb/ft G-105 PSL-3 |
| (2) FZ 35-70 |
(2)S104.00 |
silinder normal |
5" 19,5lb/ft G-105 PSL-3 |
| (2) S112.00 |
Silinder besar |
5 1/2" 24,7lb/ft G-105 PSL-3 |
| (2)S117.00 |
Silinder dengan penguat tandem |
5 1/2" 24,7lb/ft S-135 PSL-3 |
| (2) FZ 35-105 |
(2) S115.00 |
silinder normal |
5" 19,5lb/ft G-105 PSL-3 |
| (2) S113.00 |
Silinder dengan penguat tandem |
5 1/2" 24,7lb/ft S-135 PSL-3 |
| (2) FZ 54-35 |
(2)S105.00 |
silinder normal |
5" 19,5lb/ft G-105 PSL-3 |
Rentang Ram Variabel Tipe S
| Jenis BOP |
Model BOP |
Rentang Ram Variabel (dalam) |
| S |
(2) FZ 18-70 |
2 3/8"-3 1/2" |
| (2) FZ28-35 |
2 3/8"-3 1/2" |
3 1/2 "-5" |
| (2) FZ 28-70 |
2 3/8"-3 1/2" |
3 1/2 "-5" |
| (2) FZ 35-35 |
2 3/8-3 1/2 |
2 7/8"-5" |
4 1/2-5 1/2 |
5-7" |
| (2) FZ 35-70 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2) FZ 35-105 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2) FZ 53-21 |
4 1/2"-5 1/2" |
| (2) FZ 54-14 |
4 1/2"-5 1/2" |
| (2) FZ 54-35 |
4 1/2"-5 1/2" |
