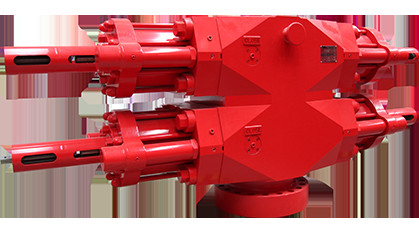

Peralatan Pencegah Ledakan U-Type Ram BOP Bore 18 3/4" 10000 PSI
Fitur Struktural
● Komponen bertekanan adalah bahan penempaan, memiliki kekuatan dan ketangguhan impak yang baik, menghindari default penempaan.
● Flensa tengah menggunakan segel gabungan, sakelarnya dioperasikan oleh tekanan hidrolik, mudah untuk mengganti ram.
● Dilengkapi dengan silinder oli tambahan, dibandingkan dengan ram geser tradisional BOP, ia memiliki fungsi, volume yang lebih kecil.
● Ram karet berlimpah, dan menggunakan segel mandiri.
● Perangkat pengunci manual termasuk dalam konfigurasi standar, Jika terjadi kehilangan hidraulik, perangkat ini dapat memastikan bahwa ram tetap tertutup.
● Perangkat pengunci manual dan hidraulik dan silinder oli tambahan dapat dilengkapi sesuai dengan kebutuhan pelanggan secara fleksibel, dan mudah untuk dipertukarkan.
● Cangkang internal BOP yang tahan terhadap suhu rendah dapat memproses pipa, untuk membuat aliran uap di dalam BOP, memancarkan panas.(untuk pilihan pelanggan).
● Bagian internal BOP yang tahan terhadap belerang tinggi yang bersentuhan dengan cairan sumur memiliki paduan dasar nikel tinggi permukaan, yang dapat mencapai tingkat ketahanan tertinggi terhadap H2S dan CO2.
Majelis Ram
● Ram Pipa
1. Karet segel atas 2. Bodi ram 3. Karet segel depan
Skema struktur Ram tipe U
Geser Ram
Shear ram dapat memotong pipa sumur, membutakan kepala sumur, dan juga digunakan sebagai blind ram ketika tidak ada pipa di dalam sumur.Pemasangan ram geser sama dengan ram asli.
● Dalam kondisi normal digunakan sebagai ram buta, dalam keadaan darurat, digunakan sebagai ram geser.
● Peredam geser dapat memotong pipa berulang kali dan tidak merusak bilah, bilah yang aus dapat digunakan kembali setelah diperbaiki.Shenkai menghasilkan ram geser dengan umur geser lebih dari lima kali, Diizinkan untuk mengganti karet penyegel.
● Blade ram biasa terintegrasi dengan bodi ram.
● Bilah ram dari BOP tahan terhadap sulfer tinggi dipisahkan dengan badan ram, yang mudah untuk mengganti bilah setelah bilah rusak, dan membuat badan ram dapat digunakan berulang kali.
● Permukaan penyegelan kontak antara segel atas ram geser dan pisau besar, yang secara efektif mengurangi tekanan pada permukaan penyegelan karet, dan memperpanjang umurnya.
1. Ram geser bawah 2. Setel sekrup 3. Segel kiri 4. Bilah atas
5. Karet segel atas 6. Badan ram geser ke atas
7. Segel bilah 8. Setel sekrup 9. Segel kanan 10. Bilah bawah
Struktur Rakitan Ram Geser dari Ram tipe U BOP tahan terhadap sulfur tinggi
1. Badan ram geser bawah 2. Karet segel kiri
3. Bodi ram geser ke atas 4. Karet segel atas
5. Karet segel kanan 6. Segel bilah
Struktur Rakitan Ram Geser dari Ram tipe U BOP
Variabel Ram
Ram variabel dapat digunakan untuk menyegel diameter string pipa yang berbeda.Ram variabel terdiri dari ram variabel, segel atas, segel depan variabel.Pemasangan ram variabel di BOP sama dengan ram biasa, tidak perlu mengubah bagian mana pun dari BOP.
1. Karet Ram Variabel 2. Bodi Ram 3. Karet segel atas
Struktur Perakitan Ram Variabel dari Ram tipe U BOP
Spesifikasi & Model U Ram BOP
Tekanan operasi
(psi) |
lubang (dalam) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
kamu |
|
|
|
|
|
|
| 105-15000 |
kamu |
kamu |
kamu |
kamu |
|
|
|
|
|
| 70-10000 |
kamu |
kamu |
kamu |
kamu |
|
kamu |
|
kamu |
|
| 35-5000 |
kamu |
kamu |
kamu |
kamu |
kamu |
kamu |
|
kamu |
|
| 21-3000 |
kamu |
kamu |
kamu |
kamu |
kamu |
|
kamu |
|
kamu |
| 14-2000 |
|
|
|
|
|
|
|
kamu |
|
Catatan: Spesifikasi & Model S Ram BOP
U mewakili ram tipe U BOP
| Spesifikasi & Model |
lubang utama
mm(dalam) |
Tekanan Pekerjaan
MPa(psi) |
Kuantitas oli untuk pembukaan (Silinder Tunggal) |
Kuantitas minyak untuk penutupan (Silinder Tunggal) |
Jenis Ram |
Ukuran Ram
(di) |
Dimensi mm |
berat kg |
Kode BOP yang direkomendasikan |
| panjangnya |
lebar |
tinggi |
lajang |
dobel |
| lajang |
dobel |
| 180 (71/16 in) seri |
FZ18-352FZ18-35 |
180(71/16) |
35 |
4.6 |
4.6 |
kamu |
maksimum5 1/2 |
2477(3273) |
550 |
736 |
1116 |
1870 |
3586 |
C11.002
C11.00 |
| FZ18-702FZ18-70 |
180(71/16) |
70 |
4.6 |
4.6 |
kamu |
maksimum5 1/2 |
2487 (3363) |
550 |
806 |
1216 |
2190 |
4095 |
C20.002
C20.00 |
| FZ18-1052FZ18-105 |
180(71/16) |
105 |
4.6 |
4.6 |
kamu |
maksimum5 1/2 |
2477(3273) |
550 |
832 |
1242 |
2215 |
4066 |
C08.002
C08.00 |
| 280 (11in) seri |
FZ28-352FZ28-35 |
280-11 |
35 |
10.6 |
10.8 |
kamu |
maksimum8 5/8 |
3105 (4165) |
650 |
898 |
1380 |
3775 |
6915 |
C06.002
C06.00 |
| FZ28-702FZ28-70 |
280-11 |
70 |
10.6 |
10.8 |
kamu |
maksimum8 5/8 |
3035(4065) |
660 |
950 |
1430 |
3900 |
7115 |
C09.002
C09.00 |
| FZ28-1052FZ28-105 |
280-11 |
105 |
10.9 |
11.1 |
kamu |
maksimum7 5/8 |
3035(4396) |
820 |
1205 |
1840 |
6660 |
11750 |
C01.002
C01.00 |
| FZ28-1402FZ28-140 |
280-11 |
140 |
30.1 |
26.6 |
kamu |
maksimum6 5/8 |
3890(5104) |
1050 |
1470 |
2200 |
9525 |
16933 |
C10.002
C10.00 |
| 346(135/8 inci)seri |
FZ35-352FZ35-35 |
346(135/8) |
35 |
21 |
22 |
kamu |
maksimum10 3/4 |
3647(4833) |
720 |
928 |
1501 |
5150 |
9750 |
C21.002
C21.00 |
| FZ35-702FZ35-70 |
346(135/8) |
70 |
21 |
22 |
kamu |
maksimum10 3/4 |
3707(4893) |
745 |
1115 |
1720 |
6020 |
10940 |
C17.002
C17.00 |
| FZ35-1052FZ35-105 |
346(135/8) |
105 |
22.8 |
23.7 |
kamu |
maksimum10 3/4 |
3957(5319) |
850 |
1340 |
2076 |
9310 |
16210 |
C16.002
C16.00 |
| 540(211/4 in)seri |
FZ54-142FZ54-14 |
540(211/4) |
14 |
16.3 |
17.4 |
kamu |
maksimum 16 |
4120(5800) |
1000 |
944 |
1638 |
7450 |
14420 |
C25,002
C25.00 |
| 540(211/4 in)seri |
FZ54-352FZ54-35 |
540(211/4) |
35 |
51 |
56 |
kamu |
maksimum16 |
4884(6364) |
1080 |
1300 |
2100 |
13720 |
26500 |
C27.002
C27.00 |
| FZ54-702FZ54-70 |
540(211/4) |
70 |
51 |
56 |
kamu |
maksimum16 |
4884(6364) |
1200 |
1742 |
2542 |
15718 |
29773 |
C28.002
C28.00 |
| 680(263/4) |
FZ68-212FZ68-21 |
680(263/4) |
21 |
36 |
37 |
kamu |
maksimum20 |
5305 (6646) |
1280 |
1214 |
1924 |
13300 |
24800 |
C24.002
C24.00 |
| Catatan 1. Tekanan pengujian BOP adalah 1,5 kali dari tekanan standar |
| 2. Tekanan operasi dari 8.4Mpa hingga 10.5Mpa |
Spesifikasi Operasi Ram Geser Tipe U
| Jenis BOP |
model BOP |
Kode BOP yang direkomendasikan |
Tipe Silinder |
Spesifikasi pipa bor |
| kamu |
(2) FZ28-35 |
(2)C06.00 |
silinder normal |
|
| (2)C06.00 |
Silinder dengan penguat tandem |
5 1/2" 24,7lb/ft G-105 PSL-3 |
| (2) FZ28-105 |
(2)C01.00 |
silinder normal |
|
| (2)C01.00 |
Silinder dengan penguat tandem |
5 1/2" 24,7lb/ft G-105 PSL-3 |
| (2) FZ 35-35 |
(2)C21.00 |
silinder normal |
5" 19,5lb/ft G-105 PSL-3 |
| (2)C26.00 |
Silinder dengan penguat tandem |
5 1/2" 24,7lb/ft S-135 PSL-3 |
| (2) FZ 35-70 |
(2)C17.00 |
silinder normal |
5" 19,5lb/ft G-105 PSL-3 |
| (2)C30.00 |
Silinder dengan penguat tandem |
5 1/2" 24,7lb/ft S-135 PSL-3 |
| (2) FZ 35-105 |
(2)C16.00 |
silinder normal |
5" 19,5lb/ft G-105 PSL-3 |
| (2)C23.00 |
Silinder besar |
5 1/2" 24,7lb/ft G-105 PSL-3 |
| (2) FZ 54-35 |
(2)C27.00 |
silinder normal |
6 5/8 "27,7lb/ft S-135 PSL-3 |
Rentang Ram Variabel Tipe U
| Jenis BOP |
Model BOP |
Rentang Ram Variabel (dalam) |
| kamu |
(2) FZ 28-35 |
2 7/8"-5" |
| (2) FZ 28-70 |
2 7/8"-5" |
| (2) FZ 35-35 |
2 3/8"-3 1/2" |
2 7/8"-5" |
| (2) FZ 35-70 |
2 3/8"-3 1/2" |
2 7/8"-5" |
| (2) FZ 35-105 |
3 1/2 "-5" |
4 1/2"-5 1/2" |
| (2) FZ 54-35 |
2 7/8"-5 7/8" |
| |
|
|
|
|
