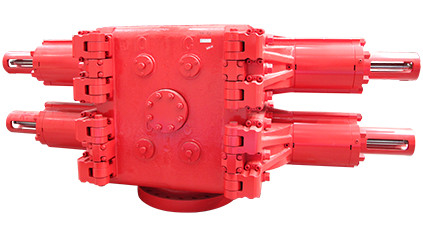

Peralatan Pencegah Ledakan Tipe S Ram BOP Bore 13 5/8" 15000psi
Fitur Struktural
● Komponen bertekanan menggunakan baja paduan unggul dengan kekuatan dan ketangguhan benturan yang baik.
● Door seal BOP bertekanan tinggi menggunakan gabungan seal yang memiliki seal lebih baik dari tekanan sumur.
● Gunakan gerbang mengambang atau integral, dapat menutup dengan aman dan mudah diganti.
● Gunakan saluran oli tipe buriel, Engsel bantalan terpisah dari engsel hidrolik.
● Struktur engselnya sederhana, mudah diturunkan dan dipasang.
● Gunakan cangkang tipe busur besar di kedua sisi ruangan, dan transit dengan tipe busur di sekelilingnya, untuk mengurangi tegangan puncak cangkang di bawah tekanan.
● Dengan struktur kompak, lebih kecil dibandingkan produk luar negeri sejenis.
● Cangkang bagian dalam BOP yang tahan terhadap suhu rendah dapat memproses pipa, sehingga aliran uap di dalam BOP memancarkan panas.
Majelis Ram
● Ram Pipa
1. Segel atas 2. Segel depan 3. Badan ram
Rakitan Ram tipe HF
1. Badan Ram 2. Baut 3. Baut Ram 4. Karet Ram
5. Pemegang penjepit
Rakitan Ram tipe S
1. Karet seal atas 2. Karet seal depan 3. Body ram
4. Penahan klem 5. Baut ram
Rakitan Ram tipe H
Geser Ram
Shear ram dapat memotong pipa sumur, menutup kepala sumur secara membabi buta, dan juga digunakan sebagai blind ram bila tidak ada pipa di dalam sumur.Pemasangan shear ram sama dengan ram aslinya.
● Dalam kondisi normal digunakan sebagai ram buta, dalam keadaan darurat digunakan sebagai ram geser.
● Peredam geser dapat memotong pipa berulang kali dan tidak merusak bilahnya. Bilah yang aus dapat digunakan kembali setelah perbaikan.Shenkai memproduksi ram geser dengan umur geser lebih dari lima kali, Diizinkan untuk menggantikan karet penyegel.
● Bilah ram biasa terintegrasi dengan badan ram.
● Bilah ram dari BOP yang tahan terhadap sulfur tinggi dipisahkan dengan bodi ram, yang memudahkan penggantian bilah setelah bilah rusak, dan membuat bodi ram dapat digunakan berulang kali.
● Permukaan perapat kontak antara perapat atas ram geser dan bilah berukuran besar, yang secara efektif mengurangi tekanan pada permukaan perapat karet, dan memperpanjang masa pakainya.
1. Badan ram geser bawah 2. Karet seal atas 3. Karet seal kanan 4. Segel bilah Karet seal kiri 3. Badan ram geser atas
4. Karet seal atas 5. Karet seal kiri 6. Body ram geser ke atas
Struktur Rakitan Shear Ram dari Ram BOP tipe S
Variabel Ram
Variabel ram dapat digunakan untuk menyegel diameter tali pipa yang berbeda.Ram variabel terdiri dari ram variabel, segel atas, segel depan variabel.Pemasangan ram variabel pada BOP sama dengan ram pada umumnya, tidak perlu mengubah bagian BOP mana pun.
1. Karet Ram Variabel 2. Badan Ram 3. Karet Segel Atas
Struktur Rakitan Ram Variabel Ram BOP tipe S
Spesifikasi & Model S Ram BOP
Tekanan operasi
(psi) |
membosankan (dalam) |
| 180-7 1/16 |
230-9 |
280-11 |
350-13 5/8 |
430-16 3/4 |
480-18 3/4 |
530-20 3/4 |
540-21 1/4 |
680-26 3/4 |
| 140-20000 |
|
|
|
|
|
|
|
|
|
| 105-15000 |
S |
S |
S |
S |
|
|
|
|
|
| 70-10.000 |
S |
S |
S |
S |
|
S |
|
|
|
| 35-5000 |
S |
S |
S |
S |
S |
S |
|
S |
|
| 21-3000 |
S |
S |
S |
S |
S |
|
S |
|
S |
| 14-2000 |
|
|
|
|
|
|
|
S |
|
Catatan: Spesifikasi & Model S Ram BOP
S melambangkan BOP ram tipe S
| Spesifikasi & Model |
Lubang Utama
mm(dalam) |
Tekanan Pekerjaan
MPa(psi) |
Kuantitas oli untuk pembukaan (Silinder Tunggal) |
Kuantitas oli untuk penutupan (Silinder Tunggal) |
Tipe Ram |
Ukuran Ram
(di dalam) |
Dimensi mm |
berat kg |
Kode BOP yang direkomendasikan |
| panjang |
lebar |
tinggi |
lajang |
dobel |
| lajang |
dobel |
| Seri 180(71/16 inci). |
(2)FZ18-21 |
179.4(71/16) |
21-3000 |
1.6 |
2 |
H |
maksimum5 9/16 |
1420 |
645 |
568 |
854 |
855 |
1540 |
(2)S04.00 |
| (2)FZ18-35 |
179.4(71/16) |
35-5000 |
1.6 |
2 |
H |
maksimum5 9/16 |
1420 |
645 |
624 |
910 |
895 |
1580 |
(2)S48.00 |
| (2)FZ18-70 |
179.4(71/16) |
70-10.000 |
2.2 |
2.5 |
H |
maksimum5 9/16 |
1720 |
640 |
897 |
1262 |
1660 |
3020 |
(2)S62.00 |
| (2)FZ18-105 |
179.4(71/16) |
105-15000 |
7.4 |
8 |
H |
maksimum5 1/2 |
1988 |
820 |
922 |
1372 |
3175 |
5885 |
(2)S29.00A |
| Seri 230(9 inci). |
(2)FZ23-21 |
228.6-9 |
21-3000 |
1.3 |
1.5 |
HF |
maksimal 7 |
1526 |
565 |
580 |
866 |
705 |
1250 |
(2)S79.00 |
| (2)FZ23-35 |
228.6-9 |
35-5000 |
4.7 |
5.3 |
HF |
maksimal 7 |
2036 |
720 |
805 |
1190 |
1830 |
3415 |
(2)S23.00 |
| (2)FZ23-70 |
228.6-9 |
70-10.000 |
7 |
8 |
H |
maksimal 7 |
2324 |
850 |
1038 |
1518 |
3635 |
6835 |
(2)S01.00 |
| (2)FZ23-105 |
228.6-9 |
105-15000 |
10.2 |
10.9 |
HF |
maksimal 7 |
2170 |
920 |
1140 |
1640 |
4150 |
7500 |
(2)S93.00 |
| Seri 280(11 inci). |
(2)FZ28-21 |
279.4-11 |
21-3000 |
2.7 |
3.2 |
S |
maksimal 8 5/8 |
1846 |
675 |
740 |
1100 |
1400 |
2550 |
(2)S77.00 |
| (2)FZ28-35 |
279.4-11 |
35-5000 |
5.4 |
6.2 |
S |
maksimal 8 5/8 |
2265 |
785 |
895 |
1325 |
2475 |
4550 |
(2)S45.00 |
| (2)FZ28-70 |
279.4-11 |
70-10.000 |
7 |
8 |
H |
maksimal 8 5/8 |
2324 |
850 |
1102 |
1582 |
3770 |
6850 |
(2)S16.00 |
| (2)FZ28-105 |
279.4-11 |
105-15000 |
14.6 |
16.7 |
H |
maksimal 8 5/8 |
2650 |
1050 |
1244 |
1784 |
6303 |
11028 |
(2)S67.00 |
| Seri 346(135/8 inci). |
(2)FZ35-21 |
346.1(135/8) |
21-3000 |
7.8 |
8.9 |
S |
maksimal 10 3/4 |
2414 |
760 |
774 |
1164 |
2705 |
5115 |
(2)S78.00 |
| (2)FZ35-35 |
346.1(135/8) |
35-5000 |
7.9 |
9.3 |
S |
maksimal 10 3/4 |
2415 |
847 |
930 |
1370 |
3010 |
5480 |
(2)S103.00 |
| (2)FZ35-70 |
346.1(135/8) |
70-10.000 |
18 |
20.7 |
HF |
maksimal 10 3/4 |
2786 |
1085 |
1276 |
1782 |
6120 |
11135 |
(2)S104.00 |
| (2)FZ35-105 |
346.1(135/8) |
105-15000 |
17.4 |
20 |
H |
maksimal 10 3/4 |
3074 |
1140 |
1420 |
1985 |
8945 |
16070 |
(2)S115.00 |
| 425(163/4 inci) |
(2)FZ43-35 |
425,5(163/4) |
35-5000 |
10.3 |
11.6 |
HF |
maksimal 10 3/4 |
2923 |
1190 |
1090 |
1570 |
5300 |
9860 |
(2)S95.00 |
| Seri 476(183/4 inci). |
(2)FZ48-35 |
476.3(183/4) |
35-5000 |
24.5 |
27.9 |
HF |
maksimal 16 |
3430 |
1440 |
1504 |
2072 |
9758 |
12286 |
(2)S116.00 |
| (2)FZ48-70 |
476.3(183/4) |
70-10.000 |
24.5 |
27.9 |
HF |
maksimal 16 |
3430 |
1440 |
1618 |
2186 |
10312 |
20624 |
(2)S102.00 |
| 527(203/4 inci) |
(2)FZ53-21 |
527.1(203/4) |
21-3000 |
12.2 |
13.6 |
HF |
maksimal 16 |
3424 |
1165 |
1065 |
1650 |
6130 |
13355 |
(2)S83.00 |
| Seri 540(211/4 inci). |
(2)FZ54-14 |
539,8(211/4) |
14-2000 |
12.1 |
13.8 |
HF |
maksimal 16 |
3300 |
1130 |
940 |
1480 |
5560 |
10200 |
(2)S33.00 |
| (2)FZ54-35 |
539,8(211/4) |
35-5000 |
26 |
29.6 |
HF |
maksimal 16 |
3590 |
1445 |
1320 |
1950 |
9270 |
17670 |
(2)S105.00 |
| 680(263/4 inci) |
(2)FZ68-21 |
679,5(263/4) |
21-3000 |
32.6 |
37 |
HF |
maksimal 18 5/8 |
4350 |
1450 |
1250 |
1870 |
12360 |
20290 |
(2)S87.00 |
| Catatan 1.Tekanan Pengujian BOP adalah 1,5 kali tekanan standar |
| 2. Tekanan pengoperasian dari 8,4Mpa hingga 10,5Mpa |
Spesifikasi Pengoperasian Ram Geser Tipe S
| Tipe BOP |
model BOP |
Kode BOP yang direkomendasikan |
Tipe Silinder |
Spesifikasi pipa bor |
| S |
(2)FZ 18-70 |
(2)S62.00 |
Silinder biasa |
|
| (2)S92.00 |
Silinder dengan booster tandem |
4 1/2" 16,6 pon/kaki G-105 PSL-3 |
| (2)FZ28-35 |
(2)S45.00 |
Silinder besar |
|
| (2)S100.00 |
Silinder besar |
5" 19,5 pon/kaki G-105 PSL-3 |
| (2)FZ 28-70 |
(2)S16.00 |
Silinder biasa |
|
| (2)S02.00 |
Silinder besar |
5" 19,5 pon/kaki G-105 PSL-3 |
| (2)FZ 35-35 |
(2)S103.00 |
Silinder biasa |
|
| (2)S99.00 |
Silinder besar |
5" 19,5 pon/kaki G-105 PSL-3 |
| (2)FZ 35-70 |
(2)S104.00 |
Silinder biasa |
5" 19,5 pon/kaki G-105 PSL-3 |
| (2)S112.00 |
Silinder besar |
5 1/2" 24,7 pon/kaki G-105 PSL-3 |
| (2)S117.00 |
Silinder dengan booster tandem |
5 1/2" 24,7 pon/kaki S-135 PSL-3 |
| (2)FZ 35-105 |
(2)S115.00 |
Silinder biasa |
5" 19,5 pon/kaki G-105 PSL-3 |
| (2)S113.00 |
Silinder dengan booster tandem |
5 1/2" 24,7 pon/kaki S-135 PSL-3 |
| (2)FZ 54-35 |
(2)S105.00 |
Silinder biasa |
5" 19,5 pon/kaki G-105 PSL-3 |
Rentang Ram Variabel Tipe S
| Tipe BOP |
Model BOP |
Kisaran Ram Variabel (dalam) |
| S |
(2)FZ 18-70 |
2 3/8"-3 1/2" |
| (2)FZ28-35 |
2 3/8"-3 1/2" |
3 1/2"-5" |
| (2)FZ 28-70 |
2 3/8"-3 1/2" |
3 1/2"-5" |
| (2)FZ 35-35 |
2 3/8-3 1/2 |
2 7/8"-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 35-70 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 35-105 |
2 3/8-3 1/2 |
3 1/2-5" |
4 1/2-5 1/2 |
5-7" |
| (2)FZ 53-21 |
4 1/2"-5 1/2" |
| (2)FZ 54-14 |
4 1/2"-5 1/2" |
| (2)FZ 54-35 |
4 1/2"-5 1/2" |
