Detail produk:
|
Nama produk: | Tabung Gulungan | Bahan: | 13CR |
---|---|---|---|
OD: | 1 1/4" Sampai 2 3/8" | Industri: | Pengeboran Minyak |
Ketebalan dinding: | 0,08-0,204 | Panjang: | Disesuaikan |
Menyoroti: | 13Cr Stainless Coil Tubing,Pengeboran Minyak Stainless Steel Coiled Tubing,5LCP Oilfield Coiled Tubing |
13Cr Bahan Khusus Terguling Tabung API Spesifikasi 5LCP, API Spesifikasi 5ST
Deskripsi produk:

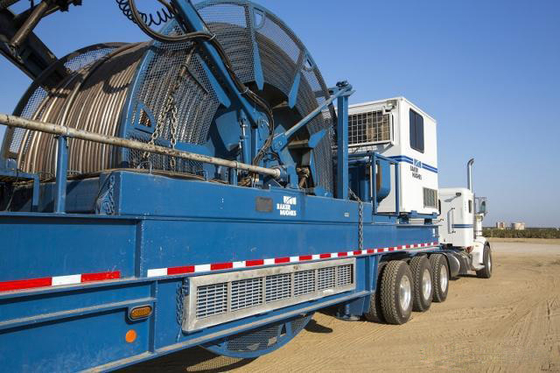

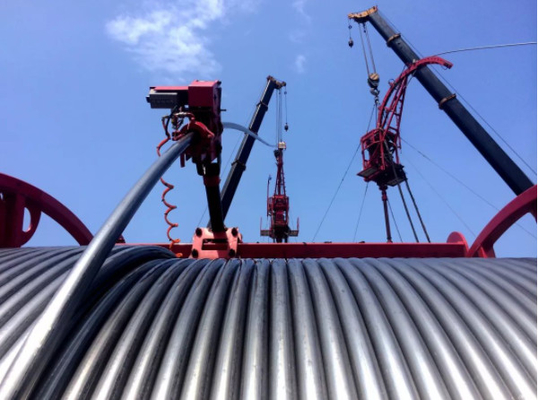

Produk tabung bergulir dibuat dengan pengelasan terus menerus satu kali dari lubang tabung panjang khusus di pabrik manufaktur.Tali pipa yang diproduksi digulung pada gulungan dan dikirimkan ke pengguna untuk digunakanTali pipa harus berulang kali ditekuk dan cacat selama penggunaan, dan harus diperbarui setelah digunakan.Tabung tergelinding dapat digunakan untuk puluhan operasi downhole seperti penebangan, pengerjaan, pengeboran, dan penyelesaian; tabung bergulir dapat digunakan dalam produksi minyak, pipa bawah laut, pipa transportasi dan bidang lainnya.kami dapat memproduksi produk tabung bergulir berkualitas tinggi yang memenuhi kebutuhan pengguna sesuai dengan standar API Spec 5LCP dan API Spec 5ST.
Fitur tabung bergelombang:
Produk tabung bergulir memiliki kekuatan tinggi, plastisitas tinggi dan sifat kelelahan siklus rendah yang baik, dan dapat digunakan berulang kali selama lebih dari 20 kali.Hal ini digunakan dalam operasi ladang minyak bawah tanah dengan efisiensi tinggi, biaya rendah, keselamatan, perlindungan lingkungan, penghematan waktu dan penghematan tenaga kerja.
Spesifikasi tabung bergulir:
Diameter luar tabung: φ25.4mm-φ88.9 mm (1inch-3.5inch)
Panjang tabung: hingga 8000m
Standar eksekutif: API Spesifikasi 5LCP, API Spesifikasi 5ST
Bahan produk: Spesifikasi API 5LCP X52C ~ X90C, Spesifikasi API 5ST CT70-CT110
Kekuatan output: Tabung bergulir 483MPa-758MPa (70ksi-110ksi), pipa jalur bergulir 359MPa-621MPa (52ksi-90ksi).
Ukuran Produk 13Cr Coiled Tubing
Spesifikasi | Ketebalan dinding | Massa Per Satuan Panjang | Perhitungan Diameter Dalam | Luas Potongan | Kekuatan Hasil | Kekuatan tarik | Beban Badan Tabung | Tekanan Uji Minimal | ||||
Spesifikasi | Minimal | Min Yield Sress | Min Tekanan Tekanan | |||||||||
t | Tmin | wpe | d | |||||||||
OD | Ketebalan dinding | Di dalam | Di dalam | Lb/ft | Di dalam | SQIN | psi | psi | LBS | LBS | psi | |
1 1/4 | 1.25 | 0.08 | 0.08 | 0.075 | 0.99 | 1.09 | 0.2941 | 80,000 | 88,000 | 23,500 | 25,900 | 7,700 |
1.25 | 0.087 | 0.087 | 0.082 | 1.07 | 1.076 | 0.3179 | 80,000 | 88,000 | 25,400 | 28,000 | 8,400 | |
1.25 | 0.095 | 0.095 | 0.09 | 1.16 | 1.06 | 0.3447 | 80,000 | 88,000 | 27,600 | 30,300 | 9,200 | |
1.25 | 0.102 | 0.102 | 0.097 | 1.23 | 1.046 | 0.3679 | 80,000 | 88,000 | 29,400 | 32,400 | 9,900 | |
1.25 | 0.109 | 0.109 | 0.104 | 1.31 | 1.032 | 0.3907 | 80,000 | 88,000 | 31,300 | 34,400 | 10,600 | |
1.25 | 0.118 | 0.118 | 0.11 | 1.41 | 1.014 | 0.4196 | 80,000 | 88,000 | 33,600 | 36,900 | 11,300 | |
1.25 | 0.125 | 0.125 | 0.117 | 1.48 | 1 | 0.4418 | 80,000 | 88,000 | 35,300 | 38,900 | 12,000 | |
1.25 | 0.134 | 0.134 | 0.126 | 1.57 | 0.982 | 0.4698 | 80,000 | 88,000 | 37,600 | 41,300 | 12,900 | |
1.25 | 0.145 | 0.145 | 0.137 | 1.69 | 0.96 | 0.5034 | 80,000 | 88,000 | 40,300 | 44,300 | 14,000 | |
1.25 | 0.156 | 0.156 | 0.148 | 1.8 | 0.938 | 0.5362 | 80,000 | 88,000 | 42,900 | 47,200 | 15,000 | |
1 1/2 | 1.5 | 0.087 | 0.087 | 0.082 | 1.29 | 1.326 | 0.3862 | 80,000 | 88,000 | 30,900 | 34,000 | 7,000 |
1.5 | 0.095 | 0.095 | 0.09 | 1.41 | 1.31 | 0.4193 | 80,000 | 88,000 | 33,500 | 36,900 | 7,700 | |
1.5 | 0.102 | 0.102 | 0.097 | 1.5 | 1.296 | 0.448 | 80,000 | 88,000 | 35,800 | 39,400 | 8,300 | |
1.5 | 0.109 | 0.109 | 0.104 | 1.6 | 1.282 | 0.4763 | 80,000 | 88,000 | 38,100 | 41,900 | 8,900 | |
1.5 | 0.118 | 0.118 | 0.11 | 1.72 | 1.264 | 0.5123 | 80,000 | 88,000 | 41,000 | 45,100 | 9,400 | |
1.5 | 0.125 | 0.125 | 0.117 | 1.81 | 1.25 | 0.54 | 80,000 | 88,000 | 43,200 | 47,500 | 10,000 | |
1.5 | 0.134 | 0.134 | 0.126 | 1.92 | 1.232 | 0.5751 | 80,000 | 88,000 | 46,000 | 50,600 | 10,800 | |
1.5 | 0.145 | 0.145 | 0.137 | 2.07 | 1.21 | 0.6172 | 80,000 | 88,000 | 49,400 | 54,300 | 11,700 | |
1.5 | 0.156 | 0.156 | 0.148 | 2.2 | 1.188 | 0.6587 | 80,000 | 88,000 | 52,700 | 58,000 | 12,600 | |
1.5 | 0.175 | 0.175 | 0.167 | 2.44 | 1.15 | 0.7285 | 80,000 | 88,000 | 58,300 | 64,100 | 14,300 | |
1.5 | 0.188 | 0.188 | 0.18 | 2.59 | 1.124 | 0.7749 | 80,000 | 88,000 | 62,000 | 68,200 | 15,000 | |
1 3/4 | 1.75 | 0.095 | 0.095 | 0.09 | 1.65 | 1.56 | 0.4939 | 80,000 | 88,000 | 39,500 | 43,500 | 6,600 |
1.75 | 0.102 | 0.102 | 0.097 | 1.77 | 1.546 | 0.5281 | 80,000 | 88,000 | 42,200 | 46,500 | 7,100 | |
1.75 | 0.109 | 0.109 | 0.104 | 1.88 | 1.532 | 0.5619 | 80,000 | 88,000 | 45,000 | 49,400 | 7,600 | |
1.75 | 0.118 | 0.118 | 0.11 | 2.02 | 1.514 | 0.605 | 80,000 | 88,000 | 48,400 | 53,200 | 8,000 | |
1.75 | 0.125 | 0.125 | 0.117 | 2.14 | 1.5 | 0.6381 | 80,000 | 88,000 | 51,000 | 56,200 | 8,600 | |
1.75 | 0.134 | 0.134 | 0.126 | 2.28 | 1.482 | 0.6803 | 80,000 | 88,000 | 54,400 | 59,900 | 9,200 | |
1.75 | 0.145 | 0.145 | 0.137 | 2.45 | 1.46 | 0.7311 | 80,000 | 88,000 | 58,500 | 64,300 | 10,000 | |
1.75 | 0.156 | 0.156 | 0.148 | 2.61 | 1.438 | 0.7812 | 80,000 | 88,000 | 62,500 | 68,700 | 10,800 | |
1.75 | 0.175 | 0.175 | 0.167 | 2.9 | 1.4 | 0.8659 | 80,000 | 88,000 | 69,300 | 76,200 | 12,200 | |
1.75 | 0.188 | 0.188 | 0.18 | 3.09 | 1.374 | 0.9225 | 80,000 | 88,000 | 73,800 | 81,200 | 13,200 | |
1.75 | 0.204 | 0.204 | 0.196 | 3.31 | 1.342 | 0.9908 | 80,000 | 88,000 | 79,300 | 87,200 | 14,300 | |
2 | 2 | 0.109 | 0.109 | 0.104 | 2.17 | 1.782 | 0.6475 | 80,000 | 88,000 | 51,800 | 57,000 | 6,700 |
2 | 0.118 | 0.118 | 0.11 | 2.33 | 1.764 | 0.6977 | 80,000 | 88,000 | 55,800 | 61,400 | 7,000 | |
2 | 0.125 | 0.125 | 0.117 | 2.46 | 1.75 | 0.7363 | 80,000 | 88,000 | 58,900 | 64,800 | 7,500 | |
2 | 0.134 | 0.134 | 0.126 | 2.63 | 1.732 | 0.7855 | 80,000 | 88,000 | 62,800 | 69,100 | 8,100 | |
2 | 0.145 | 0.145 | 0.137 | 2.83 | 1.71 | 0.845 | 80,000 | 88,000 | 67,600 | 74,400 | 8,800 | |
2 | 0.156 | 0.156 | 0.148 | 3.02 | 1.688 | 0.9037 | 80,000 | 88,000 | 72,300 | 79,500 | 9,500 | |
2 | 0.175 | 0.175 | 0.167 | 3.35 | 1.65 | 1.0033 | 80,000 | 88,000 | 80,300 | 88,300 | 10,700 | |
2 | 0.188 | 0.188 | 0.176 | 3.58 | 1.624 | 1.0702 | 80,000 | 88,000 | 85,600 | 94,200 | 11,300 | |
2 | 0.204 | 0.204 | 0.192 | 3.85 | 1.592 | 1.151 | 80,000 | 88,000 | 92,100 | 101,300 | 12,300 | |
2 3/8 | 2.375 | 0.125 | 0.125 | 0.117 | 2.96 | 2.125 | 0.8836 | 80,000 | 88,000 | 70,700 | 77,800 | 6,300 |
2.375 | 0.134 | 0.134 | 0.126 | 3.15 | 2.107 | 0.9434 | 80,000 | 88,000 | 75,500 | 83,000 | 6,800 | |
2.375 | 0.145 | 0.145 | 0.137 | 3.4 | 2.085 | 1.0158 | 80,000 | 88,000 | 81,300 | 89,400 | 7,400 | |
2.375 | 0.156 | 0.156 | 0.148 | 3.64 | 2.063 | 1.0875 | 80,000 | 88,000 | 87,000 | 95,700 | 8,000 | |
2.375 | 0.175 | 0.175 | 0.167 | 4.04 | 2.025 | 1.2095 | 80,000 | 88,000 | 96,800 | 106,400 | 9,000 | |
2.375 | 0.188 | 0.188 | 0.176 | 4.32 | 1.999 | 1.2917 | 80,000 | 88,000 | 103,300 | 113,700 | 9,500 | |
2.375 | 0.204 | 0.204 | 0.192 | 4.65 | 1.967 | 1.3914 | 80,000 | 88,000 | 111,300 | 122,400 | 10,300 | |
0.945 | 0.08 | 0.08 | 0.075 | 0.73 | 0.785 | 0.2173 | 80,000 | 88,000 | 17,400 | 19,100 | 10,200 |
Aplikasi produkKeuntungan utama:

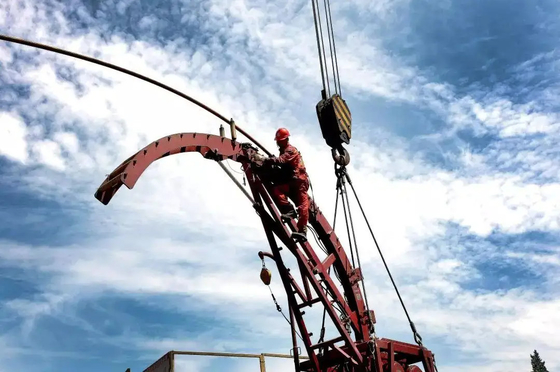

Teknologi operasi tabung bergulir saat ini telah diterapkan pada bidang pengeboran, overwork, pengujian minyak, produksi minyak, stimulasi,dan penyelesaian bersama dengan pengembangan mesin tabung tergulung dan peralatan terkaitFitur operasi utamanya adalah:
1Operasi sumur minyak non-produksi: peralatan kontrol tekanan dapat membuat tabung terguling digunakan dengan aman dalam kondisi tekanan.
2. pipa bertekanan tinggi: tali tabung bergulir menyediakan saluran bertekanan tinggi untuk sirkulasi cairan, masuk dan keluar dari sumur.alat hidraulik dapat dioperasikan melalui tali tabung tergulung atau daya downhole dapat disediakan melalui pompa cairan.
3. Sirkulasi yang tidak terganggu: Ketika tali tabung terguling dijalankan ke bawah lubang atau diekstraksi dari sumur, cairan masih dapat dipompa ke dalam lubang tanpa gangguan.
4Kekuatan dan kekuatan: Kekuatan dan kekuatan dari tali tabung bergulir memungkinkan alat dan peralatan, serta tali tabung bergulir itu sendiri,untuk didorong ke dalam dan ditarik keluar dari sumur yang sangat menyimpang dan sumur horizontal.
5. Instal kabel dan pipa: Kabel listrik atau saluran hidrolik dapat dipasang di tali tabung terguling dan diakhiri di guling tabung terguling,dan kontrol operasi dan fungsi daya dapat dipasang antara alat downhole perakitan dan peralatan permukaan.
