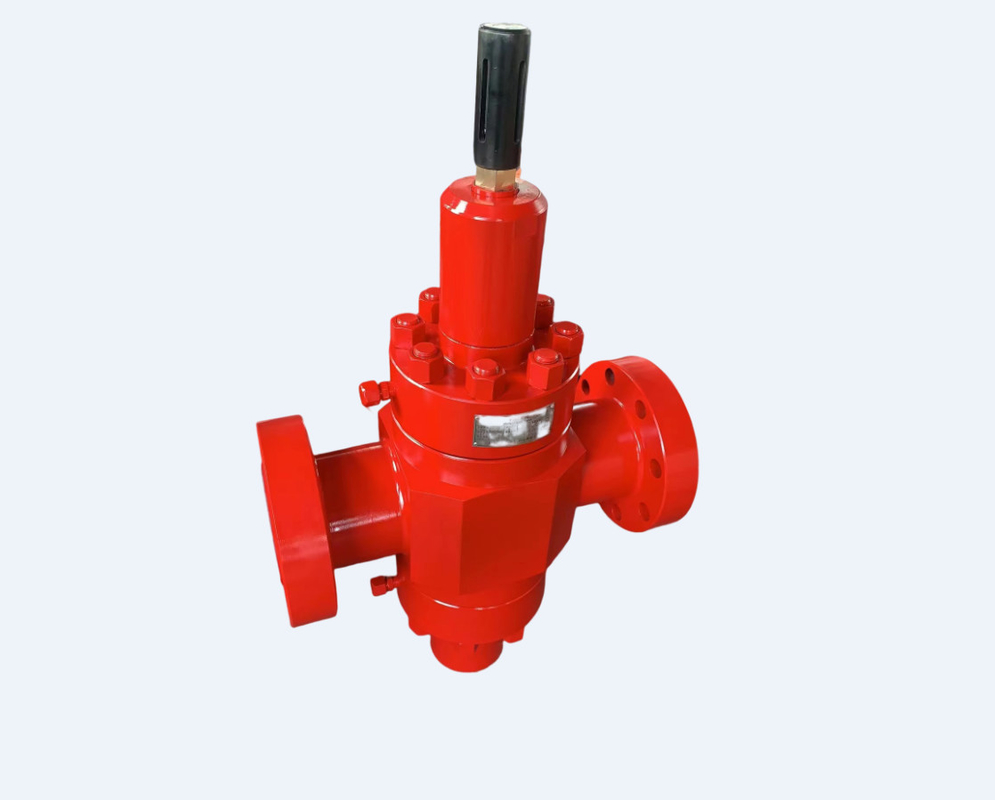

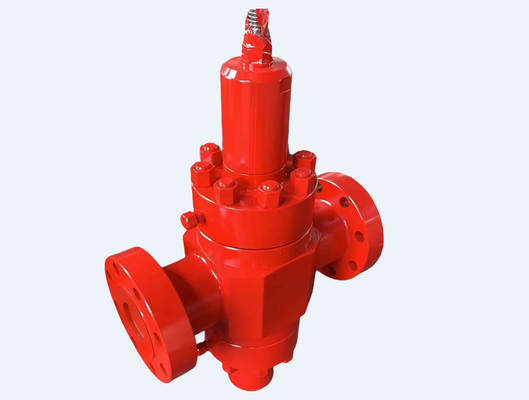

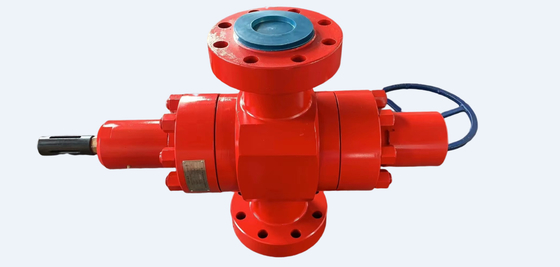

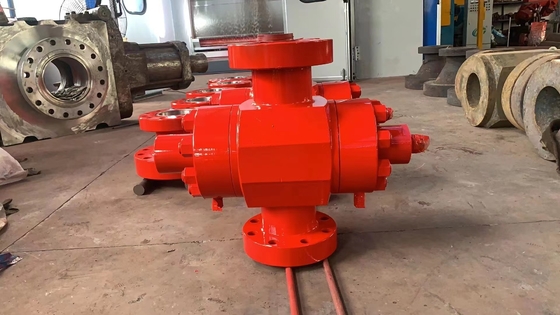

Katup gerbang manual Katup datar 4 1/16 inci Tekanan 10000PSI API PSL3 Bahan tubuh Baja Karbon
1Tujuan Utama dan Penerapan
Katup gerbang piring digunakan untuk melewati / berhenti pipa kontrol dan media lainnya yang tekanan kerja nominal adalah 70 MPa, lubang penuh membutuhkan 103mm, kisaran suhu kerja adalah -29 °C ~ + 121 °C,dan media mana yang termasuk minyak bumi, gas alam dan bahan lainnya di lingkungan asam dan lingkungan non-asam
2Spesifikasi teknologi
a. Standar pelaksanaan produk: API SPEC 6A spesifikasi kepala sumur dan assy X-mas.
b. Tekanan kerja nominal: 70MPa (10000PSI)
c. Nominal bor:103mm (4 1/16 in)
d. Tekanan minyak kontrol hidrolik: 10,5 MPa
Tingkat suhu nominal: LU
f. Tingkat bahan: DD
g. Tingkat spesifikasi produk: PSL 3
h. Tingkat persyaratan kinerja: PR1
3Fitur Struktur
3.1 Katup adalah katup pintu pelat batang yang naik yang terdiri dari tubuh katup, kursi katup, pegas gelombang, cakram katup, batang katup, bonet katup, kacang batang, segel pengemasan dll. (lihat gambar dilampirkan)
3.2Semua bagian (permukaan lembab) dari katup terbuat dari baja paduan atau stainless steel, yang dapat memenuhi persyaratan status yang dirancang oleh spesifikasi teknis.
3.3 Kursi katup adalah struktur float-seal, yang membuat kursi katup bergabung erat dengan pelat katup, ada penuh segel-lemak di rongga katup dengan penyegelan terbaik.Permukaan penyegelan pelat katup dan kursi katup diobati dengan nikel base karbida las dengan kekerasan kulit 45 ~ 62HRC, yang memiliki kekerasan tinggi anti-abrasif dan anti-scor untuk meningkatkan kehidupan kerja katup.
3.4 Pengisi pengemasan adalah struktur tipe mouth yang dapat menjaga penyegelan yang efektif pada tekanan nominal dan tekanan tinggi.
3.5. Setelah katup terhubung dengan pipa kontrol hidrolik,posisi minyak-silinder didorong untuk bergerak ke atas dan ke bawah dengan menghubungi tekanan cairan sehingga katup batang memiliki gerakan sinkronisasi dengan pelat katupKetika posisi bergerak ke atas, batang indikator bergerak ke atas dengan itu, katup berjalan untuk membuka, jika tidak katup berjalan untuk menutup.
4. Penyimpanan, Transportasi dan Pemeliharaan. .
4.1Katup harus disimpan di ruangan yang kering dan berventilasi dan tutup lubang untuk membuat katup ditutup.
4.2Sebagai penyimpanan, ujung yang terhubung harus dicat minyak untuk antirust dan anti-fouling.
4.3. Sebelum pengiriman, dalam rongga katup penuh dengan tekanan tinggi pelumas penyegelan; Setelah penggunaan, sampai beberapa kali opening/closing atau sedikit kebocoran pada permukaan penyegelan,minyak pelindung harus disuntikkan ke dalam rongga katup dengan menyuntikkan katup pelindung minyak pelindung dari tutup katup. Jika perlu, lepaskan baut dari katup injeksi pelindung minyak, dan sambungkan senapan injeksi pelindung minyak bertekanan tinggi untuk menyuntikkan minyak pelindung ke dalam rongga katup, kemudian sekrup kacang.
4.4 Katup digunakan untuk membuka/menutup media yang mengalir. Selama penggunaan, katup harus tetap terbuka penuh atau tertutup penuh, dilarang digunakan untuk mengatur aliran.dengan cara lain untuk mempengaruhi sifat penyegelan katup dan umur kerja.
5. Tes Tekanan & Instalasi
5.1. Sebelum pengiriman katup,103.5 MPa tes tekanan hidrolik telah dilakukan dua kali.
a..Prosedur tekanan uji: kedua ujung diuji tiga kali secara terpisah, waktu tekanan berdiri tidak kurang dari 3 menit pada saat pertama,waktu tekanan berdiri tidak kurang dari 15 menit pada kedua & ketiga kali"Tidak boleh ada kebocoran atau penarikan selama tekanan berdiri.
5.3 Sebagai katup yang menghubungkan dengan pipa, BX155 ring seal gasket dapat diatur di ujung katup, dan menghubungkan sepasang flange dengan baut dan kacang, yang harus ber skru,dan dua bagian 1 "pipa hidrolik dari tabel kontrol hidrolik akan terhubung dengan aman dengan lubang atas dan lubang bawah di sisi hidro-silinder, sehingga katup dapat dibuka/tutup.
6. Perbaikan
6.1. ada sedikit kebocoran antara beberapa segel dari disk katup dan kursi katup, ketika segel minyak akan disuntikkan ke dalam rongga katup dengan segel minyak menyuntikkan katup, jika gagal,permukaan penyegelan mungkin mengalami goresan atau keausanRenovasi akan dilakukan di bawah wajah off dan tanah akhir.
6.2Jika kebocoran muncul pada batang katup atau pengisi pengemasan batang keseimbangan, pengisi perlu diganti.
