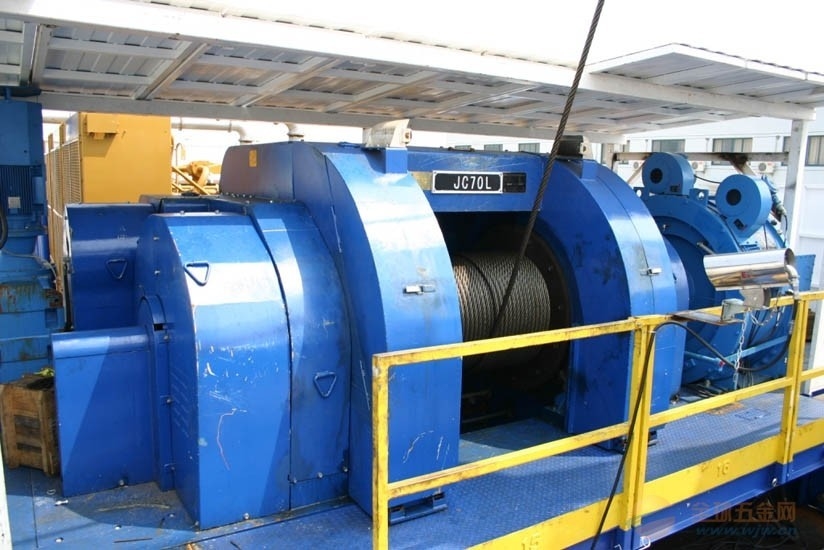

Komponen Rig Pengeboran Drawworks Ladang Minyak JC40 JC50 JC70 275KN - 485KN

Komponen Rig Pengeboran API Drawworks Tipe JC40 JC50 JC70 Max Fastline Tarik 275KN Ke 485KN

Deskripsi Produk

Drawwork adalah bagian inti dari rig pengeboran.Hal ini terutama digunakan untuk memberi makan alat pengeboran, mengangkat atau meletakkan tiang, tersandung masuk dan keluar pipa pengeboran, berjalan dalam operasi casing dan sebagainya.

Fitur Teknik

Drawwork poros tunggal listrik:Ini terdiri dari motor AC atau DC, reduksi roda gigi, rem cakram hidrolik, rangka drawwork, rakitan poros drum, peralatan pengumpan bit otomatis, dan sistem kontrol drawwork. Bandingkan dengan drawwork serupa, suku cadangnya sedikit, volumenya kecil , bobotnya ringan;Poros drum digerakkan oleh motor listrik DC atau motor listrik AC-VFD melalui peredam roda gigi (Mungkin juga dua motor menggerakkan peredam roda gigi), yang dapat mewujudkan modulasi kecepatan halus dalam lingkup o~140Hz.Gunakan transmisi peredam gigi kecepatan dua tahap, efisiensi transmisi tinggi, getarannya kecil, kebisingannya rendah, masa pakainya lama. Rem utama adalah rem cakram hidrolik, rem tambahan adalah rem dinamis atau rem EATON. Drum dilengkapi dengan alur tali Lebus, memiliki kontrol digital independen AC-VFD dan sistem kontrol otomatis komputer.Yang mungkin mewujudkan pengumpanan bit otomatis. Pengoperasian dan pengeboran trip-in dipantau dan dianalisis secara real-time, yang mewujudkan pengeboran terbaik.

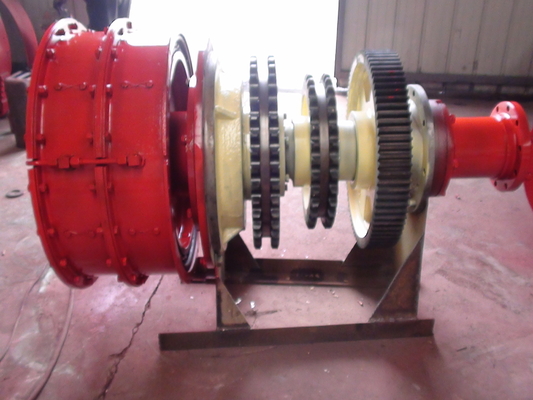

Drawwork rantai penggerak motor DC:Digerakkan oleh motor DC, memiliki tipe pemisah atau struktur tipe integral;Ujung kecepatan tinggi drum, ujung kecepatan rendah drum dilengkapi dengan kopling tabung pneumatik berventilasi.Rem utama adalah rem cakram hidrolik, rem tambahan adalah rem arus eddy elektromagnetik. Mengadopsi perpindahan gigi kontrol udara, struktur penggerak rantai.Pelumasan rantai adalah oli tipis, pelumasan bantalan adalah gemuk / Drum dikerjakan dengan alur tali Lebus. Pengerjaan dapat dilengkapi dengan perangkat pengebor otomatis.

Penggerak penggerak mekanis:Ujung kecepatan tinggi drum, ujung kecepatan rendah drum dilengkapi dengan kopling tabung pneumatik berventilasi. Pelek rem (atau cakram rem) dipaksa untuk didinginkan oleh air yang bersirkulasi, pendinginan frekuensi menengah diterapkan ke pelek rem (atau cakram rem ) permukaan, yang membuat drum memakai ketahanan yang baik dan masa pakai yang lama. Rem utama adalah rem cakram hidrolik atau rem pita, rem tambahan adalah rem arus eddy elektromagnetik atau rem EATON (pendingin air atau berpendingin udara). Semua kopling perpindahan gigi gigi adalah kopling gigi spline involute, perpindahan gigi adalah silinder udara atau kopling tabung pneumatik, mudah.Sederhana dan andal untuk dioperasikan. Drum dikerjakan dengan alur tali Lebus.Drawwork dapat dilengkapi dengan perangkat pengebor otomatis.

Parameter teknik
