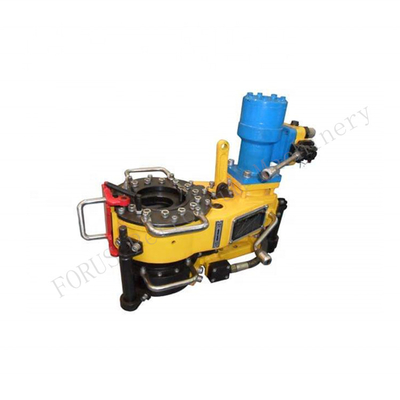

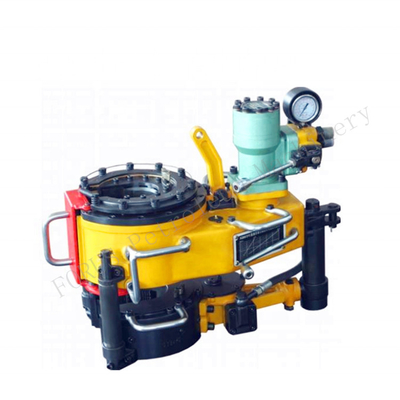

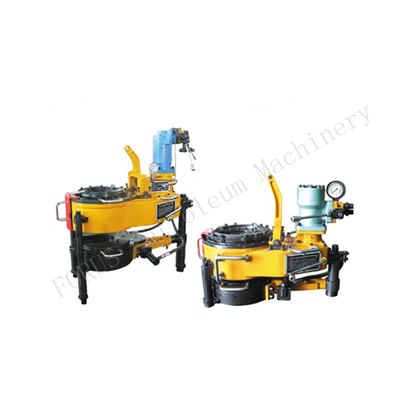

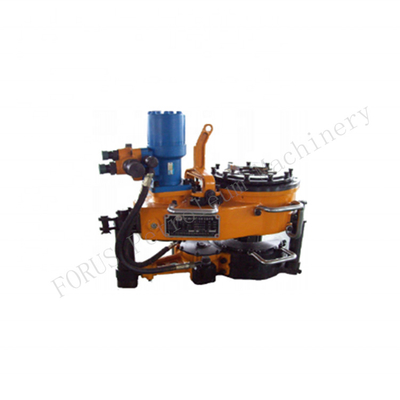

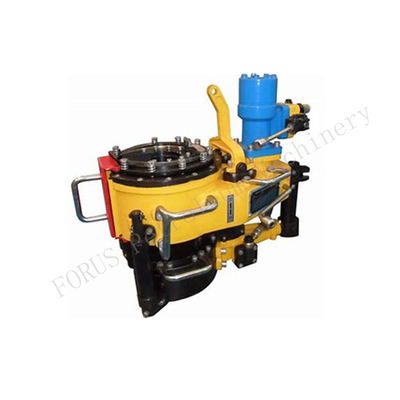

Alat Wellhead XQ89/3YC 2 3/8 2 7/8 3 1/2 Hidrolik Tubing Tong
Aplikasi Alat Kepala Sumur
Rangkaian penjepit daya pipa oli hidraulik ini mengadopsi mekanisme penggulungan dan penjepitan cam bagian dalam dengan penjepit penopang hidraulik.Ini adalah alat yang ideal
untuk semua jenis tubing, casing ukuran kecil, pengeboran atas atau bawah pipa bor dalam operasi pengerjaan ulang sumur.Penjepit listrik dengan batang ekstra panjang dapat digunakan
sebagai penjepit cadangan untuk menjepit badan pipa.Penjepit daya juga dapat dilengkapi dengan sistem kontrol torsi otomatis.
Tong tenaga hidrolik XQ89/3YC adalah perangkat khusus untuk pengoperasian sumur oli, yang digunakan untuk memuat dan menurunkan ulir pipa oli.dia
Ini adalah produk baru yang ditingkatkan berdasarkan penjepit tenaga hidrolik XQ89/3B.Penggerak motor hidrolik, kecepatan rendah dan torsi tinggi,
Katup kontrol manual tipe "H" hanya dicocokkan dengan motor oli.Ini adalah tong daya hidraulik yang lebih ringan untuk operasi downhole.
Produk ini memiliki fitur berikut.
* Kepala penjepit mengadopsi mekanisme panjat rol busur dalam, dan tidak perlu mengganti bagian apa pun atau
Tarik keluar benang pipa dengan diameter "27/8" atau "31/2".
* Transmisi dua kecepatan menghasilkan kecepatan tinggi pada gigi tinggi dan torsi tinggi pada gigi rendah.
* Mekanisme rem ada di bagian atas, mudah disesuaikan dan dirawat.
* Penjepit cadangan hidrolik baru dan penjepit utama membentuk penjepit gabungan.Operasikan katup kontrol manual dari penjepit utama,
Tang kombinasi menjepit dan melepaskan secara bersamaan.
* Dengan menyesuaikan tekanan oli, torsi yang cukup dapat diperoleh selama pemuatan dan pembongkaran berbagai pipa baja.
* Produk ini memiliki sejumlah paten Cina.
| Model |
XQ89/3YC |
XQ114/6YB |
XQ140/12Y |
XQ140/20 |
XQ140/30 |
XQ194/40 |
| |
mm |
60-89 |
60-114 |
73-140 |
42-140 |
42-140 |
42-194 |
| Jangkauan tong utama yang berlaku |
di dalam |
23/8~31/2 |
23/8~41/2 |
27/8~51/2 |
1,66~51/2 |
1,66~51/2 |
23/8~75/8 |
| mm |
60-114 |
73-141.5 |
89-156 |
60-153,7 |
60-153,7 |
60-215.9 |
| Tong cadangan jangkauan yang berlaku |
di dalam |
23/8~41/2 |
27/8~51/8 |
31/2~61/8 |
23/8~6.05 |
23/8~6.05 |
23/8~81/2 |
| Nm |
3300 |
6000 |
12000 |
20000 |
30000 |
40000 |
| Maks.torsi |
ft.lbf |
2213 |
4425 |
8850 |
15000 |
22500 |
30000 |
| Kecepatan |
rpm |
30-90 |
20-85 |
14-72 |
13,5-58 |
9-40 |
5.9-25 |
| Nilai tekanan |
Mpa |
10 |
11 |
12 |
17.5 |
17.5 |
17.5 |
| psi |
1450 |
1595 |
1740 |
2500 |
2500 |
|
| Pasokan minyak maks |
L/mnt |
80 |
100 |
120 |
140 |
140 |
140 |
| gpm |
21 |
26 |
32 |
38 |
38 |
38 |
| ukuran |
mm |
650 × 430 × 550 |
750×500×600 |
1024×582×539 |
1115×962×1665 |
1180 × 1000 × 1665 |
1400×1190×1935 |
| di dalam |
25.6×16.9×21.7 |
29,5 × 19,7 × 23,6 |
40.3×22.9×21.2 |
44×38×65,3 |
46,5 × 38 × 65,3 |
55×47×76 |
| Berat (c/w tong cadangan) |
kg |
158 |
220 |
480 |
840 |
860 |
1180 |
| lb |
348 |
485 |
1060 |
1840 |
1910 |
2600 |
