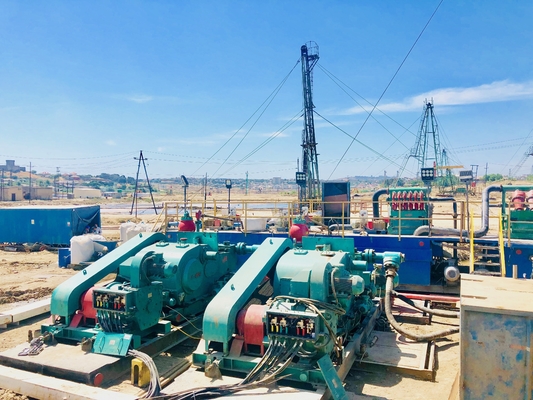

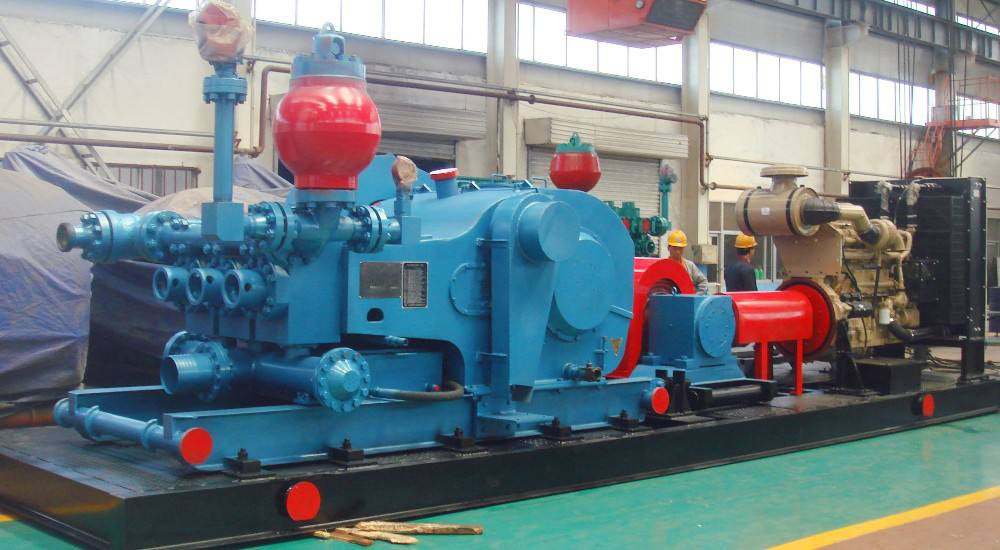

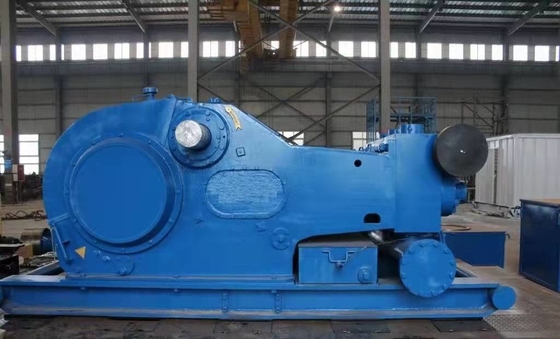

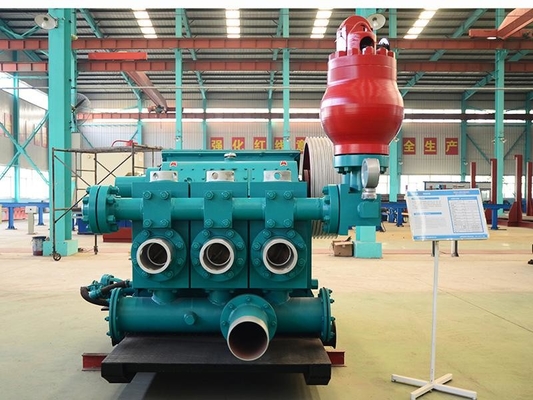

Pompa Lumpur Pengeboran Untuk RS F-1000 Pump Horsepower 1000 API 7K Standard
Fungsi pompa lumpur
Dalam pengeboran sumur minyak dan gas alam, digunakan untuk memompa lumpur cairan pengeboran agar bersirkulasi dan mengalir untuk tumbukan.Menurut pentingnya
bekerja, itu dibandingkan dengan jantung rig pengeboran.
Sirkulasi lumpur adalah operasi kunci dalam proses pengeboran putar, dan fungsi utamanya adalah sebagai berikut:
1. Buang stek dari dasar sumur dan bawa ke permukaan melalui ruang annular.
2. Buat kue lumpur di dinding sumur untuk mencegah dinding sumur runtuh.
3. Menyeimbangkan atau mengontrol tekanan lapisan minyak, gas dan air di bagian sumur bor untuk mencegah terjadinya ledakan.
4. Menangani situasi kompleks di bawah lubang.Jika bagian bawah retak ditemui, bahan sumbat dipompa, dan ketika bor macet,
minyak mentah dan minyak solar dipompa untuk melepaskan yang macet.
5. Dinginkan mata bor dan lumasi tali bor yang berputar.
Parameter Teknis Pompa Lumpur RS-F1000
| Model Pompa |
RS-F1000 |
| Nilai daya input |
735kw (1000HP) |
| Stroke |
140min-1(140SPM) |
| Panjang Stroke |
254mm (10") |
| Perbandingan gigi |
4.207: 1 |
| Tekanan kerja maksimum |
34.5MPa |
| Katup |
API#6 |
| Diameter silinder maks |
6 3/4" |
| Tekanan silinder maks |
16.4MPa |
| Diameter pipa hisap |
305mm (12") |
| Diameter pipa pembuangan |
5 1/8 "Flensa (5000psi) |
| diameter pinion |
196.9mm (7 3/4") |
| Kunci |
50.8×50.8(2"×2") |
| Dimensi (mm) |
4267 × 2350 × 1862 |
| Berat mesin utama: |
186442kg |
| Tabel Hubungan antara Debit dan Tekanan pompa lumpur RS-F1000 |
| |
|
|
|
|
|
|
|
|
|
| Diameter silinder |
|
di dalam |
6 3/4 |
6 1/2 |
6 1/4 |
6 |
5 1/2 |
5 |
4 1/2 |
| Tekanan debit |
Mpa |
16.4 |
17.6 |
19.1 |
20.7 |
24.6 |
29.8 |
34.5 |
| psi |
2410 |
2725 |
3100 |
3555 |
4125 |
4840 |
5000 |
| Stroke |
Daya masukan |
|
Kapasitas debit (L / s) |
| menit-1 |
KW |
Daya kuda |
| 140 |
735 |
1000 |
41 |
38 |
35.2 |
32.4 |
27.2 |
22,5 |
18.2 |
| 130 |
683 |
929 |
38.07 |
35.28 |
32.68 |
30.1 |
25.26 |
20.89 |
16.9 |
| 120 |
630 |
857 |
35.14 |
32.57 |
27.86 |
27.77 |
23.3 |
19.28 |
15.6 |
| 110 |
578 |
786 |
32.21 |
29.85 |
27.66 |
25.46 |
21.37 |
17.68 |
14.3 |
| 100 |
525 |
714 |
29.28 |
27.14 |
25.14 |
23.14 |
19.43 |
16.07 |
13 |
| 1 |
5.25 |
7.14 |
0,293 |
0,271 |
0,251 |
0.231 |
0.194 |
0,161 |
0.13 |
| (Efisiensi mekanis 90%, koefisien kepenuhan =100%, dan efisiensi volumetrik 100%) |
|
Merek Pasokan
BOMCO: F-500,F-800,F-1000,F-1300,F-1600,F-1600HL,F-2200HL
HONGHUA: HHF-500, HHF-1000, HHF-1300, HHF-1600, HHF-1600HL, HHF-2200HL
RONGSHENG:RS-F500,RS-F800,RS-F1000,RS-F1300,RS-F1600
LS:3NB-1300C, 3NB-1000, 3NB-1000C, 3NB-800
ITECO:T-500,T-800,T-1000,T-1600
SUMUR Minyak: A-350-PT, A-650-PT, A-850-PT, A-1100-PT, A-1400-PT, A-1700-PT
CUACA:MP-5, MP-8, MP-10, MP-13, MP-16
NASIONAL: 7-P-50, 8-P-80, 9-P-100, 10-P-130, 12-P-160, 14-P-220, C-250, C-350, K-380, K-500-A, K-700
EMSCO:F-350,F-500,F-650,F-800,F-1000,FA-1300,FA-1600,FB-1300,FB-1600,FC-1600, FC-2200,FD-1000, FD-1600
GARDNER DENVER: PZ-7, PZ-8, PZ-9, PZ-10, PZ-11
